射頻濾波器是什么，射頻濾波器是什么樣子的？

在無線通訊系統中，射頻濾波器（RF Filter）是一種用于過濾無線電頻率信號的電路元件。射頻信號的頻率非常高，其應用范圍包括無線電、通信、廣播、遙控、雷達等各種領域。因此，在這些場景下，射頻濾波器也是不可或缺的一種設備。

那么，射頻濾波器的工作原理是什么呢？射頻濾波器主要是通過改變傳輸線、電容、電感等組建元件的阻抗特性來實現對特定頻率信號的衰減，從而實現過濾。通俗來說，就是把指定頻率以外的信號去掉，只讓你想要的信號通過。這就是射頻濾波器的基本工作原理。

那么，射頻濾波器長成什么樣子呢？一般來說，射頻濾波器的外形特點是小巧輕便，這是由于其應用場景常常涉及到航空航天、無線通訊等高速移動環境中。目前市場上射頻濾波器的形態多種多樣，有的長得像一塊芝士，有的長得像一顆豌豆，有的長得更像一個家用插排。無論是哪種形態，其內部原理和工作方式都是基本相同的。

另外，射頻濾波器的環境要求也比較高，工作時要保持干燥、溫度穩定、低噪音和低干擾等環境。這也是射頻濾波器在航空、衛星、軍事等領域應用越來越廣泛的原因之一。

總之，隨著無線通訊技術的不斷進步，射頻濾波器也在不斷地發展和升級。相信未來，射頻濾波器將會越來越小、越來越輕量化、越來越高效，更好地服務于人類的通訊需求。

PCB板制作，PCB板是什么樣子？

PCB板指的是印制電路板，是現代電子產品不可或缺的一部分。PCB板具有導電、絕緣、固定元器件和傳遞信號等功能。PCB板制作是一項復雜的過程，需要經過設計、加工、鉆孔、鍍銅、制圖等多個環節。下面我們來了解一下PCB板是什么樣子，以及PCB板制作的過程。

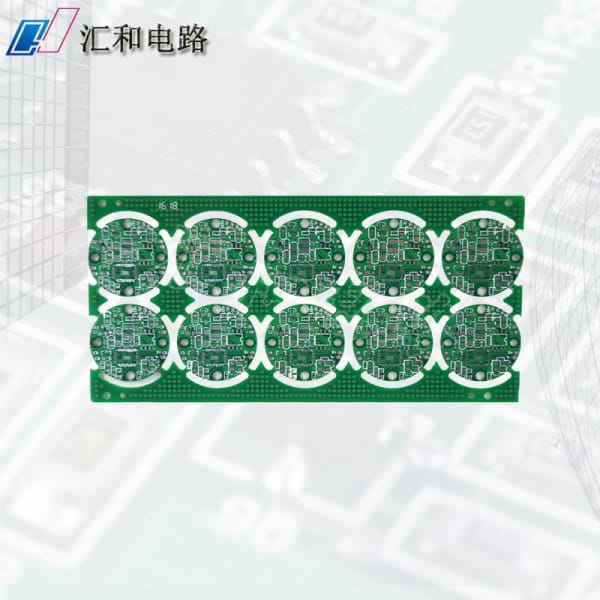

PCB板是什么樣子？

PCB板分單面板、雙面板、多層板三種類型。通常采用的PCB板是雙面板。PCB板通常由環氧樹脂、玻璃纖維和銅箔等材料組成。下面我們來看一下PCB板的結構。

PCB板的設計包含了電路的布局，布線的規劃和元器件的排列。它的制作過程主要有以下幾個步驟：

1. 設計

PCB板的設計通常需要使用專業的軟件，如PROTEUS、EAGLE等。在設計時，需要考慮電路板的性能要求、功率消耗、元器件間的距離和布局、信號傳輸速率等因素。

2. 印制PCB圖形

印制PCB圖形需要先將電路圖繪制并連接，在計算機上實現這個任務。在設計PCB圖形時，需要考慮到每個部件的大小和位置。這就可以讓電路板達到最小化的設計，而且元器件之間不會有干擾。

3. 打印

印刷的過程中首先要將印制圖形打印到透明的膠紙上。該透明膠片的圖案被反轉，然后放在電路板上。

4. 鍍銅

銅箔被壓制和鍍覆在整個電路板上。制作的過程中使用了化學處理和電化學反應，可以將銅箔上的圖案拷貝到電路板上。

5. 成象

在銅箔上制作的圖案以外的銅箔部分被移去，使圖案呈現出來。

6. 鉆孔

這是一個處理周期，因為電路板上的孔是用來連通元器件和體積的。鉆孔完成后，任何未清理的銅箔都會被削棱切角。

7. 電阻焊

電阻焊做法比較多樣，通常是把元器件插入到排頭上，之后在銅箔上加熱焊在一起。

以上就是PCB板制作的主要步驟。通過這些步驟制作出的電路板具有很高的精度和可靠性，因此廣泛應用于各個領域，如通訊設備、計算機、醫療設備等。

總結

PCB板制作是電子工程中不可或缺的一個過程。PCB板的特點是可靠性高、精度高?？梢愿鶕煌膽妙I域選擇不同的結構類型。PCB板的制作過程涉及到設計、印制PCB圖形、打印、鍍銅、成象、鉆孔、電阻焊等多個步驟。只有經過復雜的制作工藝，才能制作出符合功能要求的PCB板。
