如何解讀無人機電路板電路圖？
無人機電路板電路圖是無人機的“大腦”，通過電子元器件的組合，實現了飛行器上各個功能模塊的協調和聯動。因為無人機電路板上有大量的電子元件，如集成電路、電容、電阻等，若不理解其中的符號和作用，可能會造成無法正確操作，甚至可能燒壞元件。因此，解讀無人機電路板電路圖是無人機制造者必須掌握的技能。
1.了解符號和元器件的作用
無人機電路板電路圖上的符號和元器件在外觀上可能并不相似，但它們在電子電路中扮演著不同的角色。在解讀無人機電路板電路圖時，必須了解每個元器件的作用，如識別電阻和電容等元件，了解它們的阻值和容值，以各個元器件的作用協調各模塊之間的電路聯系。
2.理解電路的流向
電路的流向是指電流在電路中的流動路徑。在無人機電路板上，電路大多數情況下是一條折線，表示電路的流向。比如，一條表示電源的線圈會延伸到各個需要電源的元器件所在的地方。掌握電路的流向和路徑，有助于查找故障，快速解決電路問題。
3.學會標記和配對
因為無人機電路板上元件的數量較大，標記和配對是非常重要的。例如，同類型的元器件可能會有多個，可以通過字母或數字的標記來分辨它們，方便對號入座。此外，需要注意標注腳位數字，保證電路對接的正確。
用什么軟件繪制電路圖？
現在市面上許多專業的繪圖軟件，如Altium Designer，PADS，OrCAD等，可以設計與繪制無人機電路板電路圖。同時，也有很多自由軟件，如Fritzing、Eagle PCB等，便于初學者上手。
總結
無人機電路板電路圖是無人機制造者必須掌握的技能之一，為制作一個實用智能的飛行器奠定了基礎。掌握解讀無人機電路板電路圖的方法和技巧，能夠幫助無人機制造者更好的理解電路原理，有效地解決電路問題。同時，建議機器人愛好者參加一些無人機制作的培訓課程，由專業人士指導學習，更好的掌握無人機電路板電路圖制作。
]]>

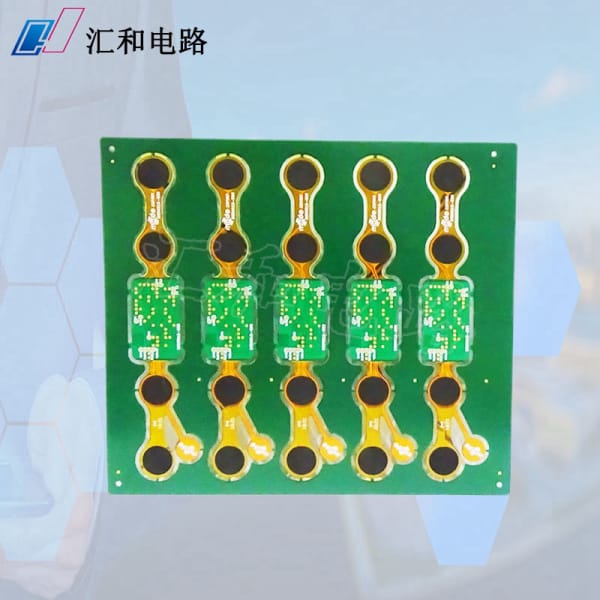

FPC線路板(Flexible Printed Circuit Board)是一種非常薄的電路板，在各種電子設備上都能應用。它因為其具備高密度線路、可折彎、重量輕、組裝簡單等特點，已經被廣泛使用。
那么，F(xiàn)PC線路板電路圖怎么看呢？下面，我們一起來探討一下。
一、FPC線路板的結構
在講解FPC線路板電路圖之前，我們需要先了解FPC線路板的結構。
FPC線路板主要由導體、介質與保護層三個部分構成。其中，導體是連接電子元件之間的專用金屬箔，介質指的是在金屬箔上面和下面的成型基材，用來支撐金屬箔和隔離金屬箔之間的接觸和碰撞。
保護層則用來防止FPC線路板的金屬箔與外界發生電信號的干擾，同時也可以隱藏在FPC線路板的內部，進一步保護FPC線路板的成型基材。
二、FPC線路板電路圖怎么看
接下來，我們就來談?wù)勅绾慰碏PC線路板電路圖。
1、了解電路原理
看FPC線路板電路圖之前，我們需要首先熟悉其所應用的電路原理。因為如果完全不了解電路原理，即使知道FPC線路板電路圖上元器件的排列方式，也沒法看懂電路圖的意義。
2、分析元器件排列方式
元器件的排列方式對于電路圖的觀察至關重要。如果能熟練掌握元器件的排列方式，便能更好地理解FPC線路板電路圖。
3、抓住電路路徑
電路路徑在FPC線路板電路圖上非常重要。在觀察電路圖的時候，首先應該明確的是電路的主要傳輸路徑，并從整體上把握電路連通狀態。這樣才能更好地解讀電路圖。
4、了解基礎電路元件
在看FPC線路板電路圖時，熟悉基礎的電路元件是必不可少的。例如，晶體管、電容、電阻等電路元件都是比較常見的，并應該仔細看懂。
5、分析接口連接
通常，F(xiàn)PC線路板的接口連接也會在電路圖上表現出來。因此，在觀察電路圖時，還需要仔細分析接口連接的類型和線路的具體傳輸路徑。
結語：
通過學習上述方法，相信大家都可以更好地看懂FPC線路板電路圖了。在電路圖的學習過程中，需要不斷地實踐和總結，提高自己的經驗水平，為未來更好地應用FPC線路板打下堅實的基礎。
]]>
電路板（PCB）是用于連接和支持電子元件的基底。 PCB 由浸鍍銅的玻璃纖維層構成，并在其外層印有電路。 電路板通常是通過電解沉積進行制造，其中圖案被印在一張覆蓋板上，然后將銅覆蓋涂層放入酸性液體溶液中以去除不需要的銅層。 PCB 在各種電子應用于中起著至關重要的作用，而逆變器 PCB 電路圖則是一種非常具體的 PCB 設計。
逆變器是一種電子設備，它將電源電壓轉換為另一種不同的電壓。逆變器 PCB 電路圖旨在支持該設備的功能。逆變器可以將直流電源轉換為交流電源，使之適用于各種電子應用，例如數碼相機，筆記本電腦和智能手機等。 PCBA 設計師可以根據應用的要求使用不同的元器件，以創建適合特定應用程序的電路板。 PCB 電路裝配設計可以根據特定的元器件和端口布局進行定制和制造，以防止?jié)撛诘碾娐锋溄雍透蓴_。
逆變器 PCB 電路圖的主要組成部分包括電子元件，例如電容器，電壓穩定器，晶體管和濾波器等。其他可能需要添加的元素包括保險絲、繼電器和電阻等。這些元件在電路板上布置成一系列的氣味和連接線，可以通過 PCBA 工藝進行制造。
逆變器 PCB 電路圖的設計需要熟悉 PCB 發布軟件，例如 EagleCAD 或 Altium Designer 等。此工具允許使用不同的制造方法，如通過邊緣覆蓋和標記等方式來構建電路板。
逆變器 PCB 電路圖的設計者需要注意的關鍵問題是布局和布線的電路元件之間的相對距離和位置。商業 PCBA 廠商為了精確、可重復和可靠性，會對電路板進行嚴格的檢查和測試。這有望在完成之前幫助排除潛在的問題，并確保 PCBA 設計優化，以達到最佳性能和可靠性。
總之，逆變器 PCB 電路圖是用于制造逆變器電路板的重要設計。它需要電路設計師使用 PCBA 設計軟件，了解 PCB 制造工藝和元器件的安裝方式。設計的關鍵問題是精確，并且需要注意元器件之間的位置和距離，以確保電路板可靠。逆變器 PCB 電路圖在各種應用程序中都具有重要的作用，并且可以定制以適合特定應用程序。
]]>
繪制PCB電路板圖，需要注意很多細節，尤其是在布線部分。在進行布線的時候，需要注意電路板的規劃、線路的走向、信號的干擾等問題，以確保它能夠正常工作，達到預期的效果。
一、電路板規劃
在設計電路板之前，我們需要根據電路的要求進行規劃，這可以大幅降低設計出錯的風險。首先，我們需要將不同的功能區域分開來，例如電源區域、驅動區域以及信號處理區域。電路板的規劃過程還包括選擇不同組件的位置，選擇不同的引腳和信號線路的連接方式等。
二、線路的走向
線路的走向也是設計電路板的重要因素。我們需要避免將不同區域中的信號線路混淆在一起，這可能會導致信號的干擾和誤讀。在設計電路板布局的時候，建議將電源區域和地區域作為一個整體來處理，并從這些區域出發，分布到其他區域，這可以有效地避免信號干擾。
三、信號干擾
電路板上的信號線路之間需要保持一定距離，以避免信號干擾。在布線的過程中，我們可以使用地面計劃來將信號線路分離開。這種技術可以將電路板分為電源層、地面層和信號層。通過這種方式，我們可以把相鄰的信號線路隔離開來，從而避免信號干擾。
四、電路板的關鍵因素
電路板的設計是半導體器件的關鍵因素之一，在設計電路板時需要注意以下幾點：
(1)熟悉半導體器件的特性和參數，確保最終電路板能夠滿足需求。
(2)考慮器件尺寸和參數與PCB布局的關系，確保所有元件可以置入電路板。
(3)為了確保器件彼此之間的聯系，需要合理的電路板布局和線路走向。
(4)給每個組件留下足夠的空間，方便以后維護和升級。
總之，繪制PCB電路板圖和進行布線需要經驗和技巧，設計人員可以根據自己的經驗和實際需要進行相應的優化。在實踐中，不斷總結和改進，這樣才能讓電路板的設計更加穩定和可靠。
]]>
